目前我国的装配式建筑体系以装配式混凝土、钢结构和木结构建筑为主,其中装配式混凝土建筑占比最高,加气混凝土制品凭借其质轻、高强的优势成为国内装配式建筑的主用建材。
装配式混凝土夹心保温墙板也叫做“三明治板”,是由钢筋混凝土外叶墙板、保温层、钢筋混凝土内叶墙板组合而成,是一种集建筑、结构、保温、装饰一体化的保温墙体。
一、 装配式混凝土夹心保温墙板的特点
它与传统墙体材料相比有以下特点:
(1)保温隔热
预制装配式夹心保温墙板的内叶墙、外叶墙采用具有较高抗压强度、不燃烧性能的混凝土制成。保温材料采用密度和导热系数低的挤塑使式聚苯乙烯板,这种方式保温构造使墙板具有更优良的的热工性能。墙体还可以根据各地区热工计算要求的实际需要改变厚度,使其达到各地区规范要求的墙体节能指标。
(2)满足装饰要求
目前,我国外墙保温大多采用外墙外保温技术,即采用外贴挤塑使式聚苯乙烯板。这种技术存在耐久性、安全性差等缺点。使用预制装配式夹心保温墙板这一技术比粘贴保温板摸薄灰浆的方式增加了外叶墙板的质量和成本,也增加了无使用效能的建筑面积。但大大提高了建筑保温安全性(防止脱落,提高防火性能)。
(3)使用寿命长
与普遍使用的外墙保温技术相比,预制装配式夹心保温墙板除了保温、装饰功能外,还能有效的保护保温材料,使其免受外部环境的不利因素的影响,能延长其寿命30年以上,以达到与建筑同寿命。

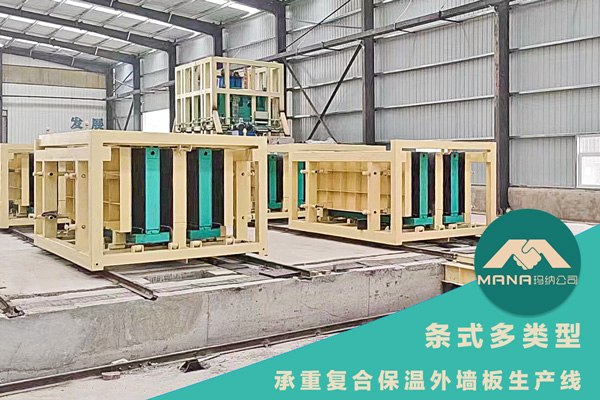

二、 条式多类型承重复合保温外墙板生产线简述
2.1 生产线概述:
本生产线主要生产PC外墙板板(含复合板)、PC内墙板,满足住宅工业化内外维护墙体工业化生产需求;成型技术: 采用成组立模成型技术(系玛纳公司原始技术创新成果),大墙板集约式立模成型技术的机械化生产线;采用大立模成型技术,外加T型集成架字母模技术;该生产线含多项玛纳公司新型技术,玛纳公司拥有该生产线的自主知识产权。此线是以“清华体系”建筑为服务对象而研制的实用型自动化生产线。
2.2 生产线用途:
此线可柔性共线生产下列产品:
a) 清华“双向孔剪力墙板”
b) 清华低能耗复合保温板
c) 框架结构“外墙挂(嵌)板”
d) 叠合墙板“空心模壳”
e) 通用装配式“整间大墙板”
此线可满足主要竖向构件的生产需求。
2.3 生产线优势:
该系统采用模块化控制,实现新型PC大墙板板的工业化生产 ,采用大立模成型技术,外加T型集成架子母模技术(系玛纳新型技术),其优点:
(1) 极大提高生产效率,减少占地面积(生产车间面积是平模生产线1/4);
(2) 成型墙板几何尺寸准确,生产灵活(可灵活布置门窗位置);
(3) 生产PC外墙板及PC内墙板的多用途需要;
(4) 可方便生产复合保温夹芯外墙板(生产三明治板只需增加定位模块,定位精准)
(5) 机械化程度高,减少用工量,降低劳动强度(用工量是平模线的1/2)
(6) 满足高品质、机械化、大规模生产需求。
2.4 主要组成设备:
(1) 成型主模(不漏浆及大刚度技术,每模成型4块墙板)
(2) T型集成架(每个T型集成架可放置2块墙板)
(3) 布料系统(可控布料机)
(4) 上成型系统(实现墙板上面成型)
(5) 推板机构(集合出板及隔板清理复合技术)
(6) 接板机(接放推板机推入的T型集成架)
三、 结语
围护结构中,考核建筑工业化水平的关键指标就是外墙的装配化程度。推广应用装配式轻质混凝土外墙板符合国家绿色建筑和建筑节能的产业政策,是建筑行业实现可持续发展战略的重要内容。
